产品概述：

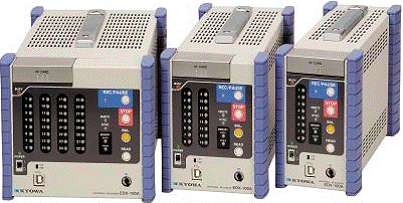

EDX-100A是全球的应变测量仪器厂家——日本共和电业（KYOWA）公司最新推出的新一代的便携组合式动态应变数据采集仪，该产品体积小巧，组合灵活，每台8-32个通道可选，并可以自由组合，最多4台同步联机扩展至128通道。使用方便，通过电脑设置后，其自身有控制面板，可以脱离电脑，单独独立工作，数据存储于CF卡。测量功能强大，可以测量应变、直流电压、压电式加速度计、热电偶等多种信号。
主要特点:
—其体积小，非常适合现场操作，通道选择灵活，单台仪器8-32通道可选，并可多台组合扩展，最多可以扩展至128通道同步采样测量。
—适合现场和实验室多种场合使用，可以和电脑联机使用，也可脱机独立工作采集信号。
—同步采集，采样频率最高可达100KHZ。
—测量信号类型多：应变信号、压电式加速度传感器、直流电压、热电偶、Can总线数据。
—数据转移方便，CF卡存储数据和设置文件，可以联机导取，也可以通过读卡器导取。
—可以读取最先进的TEDS传感器，（TEDS传感器好是可本身保存设置信息的传感器，是新一代传感器的发展趋势）
—语音输入通道，可以输入语言注释。
—性能稳定，抗干扰能力强。
具体参数：
| 规格 |
EDX-100-1:8通道
EDX-100-2:16通道 |
通道数 |
8-32通道可选，最多可以扩展至128通道 |
| 组合方式 |
4台可以同时联机，最多可以扩展128通道，并将数据存在各自CF卡或直接输入电脑 |
测量信号 |
应变片、应变式传感器、直流电压、热电偶、Can总线数据 |
采样方式 |
全部通道同时采样 |
| 采样频率 |
1HZ-20KHZ(1/2/5系列):最多8通道采集
1HZ-10KHZ(1/2/5系列):最多16通道记录
1HZ-5KHZ(1/2/5系列):最多32通道记录
1HZ-5KHZ(1/2/5系列):CAN数据收录时 |
量程 |
应变：500，000.0微应变 电压：10v |
量程精度 |
各量程±0.2%FS |
非线性度 |
±0.1%FS |
A/D分辨率 |
16位 |
数据存储 |
CF存储卡（128M-2G）保存和设置文件，采样数据也可以同步传输电脑 |
| 数据形式 |
共和标准K32形式，可以转化为EXCEL格式，（另售）数据解析软件DAS-100A |
| 条件设定 |
联机设定：LAN网络USB接口，根据PC设定 脱机设定：把仪器设定数据保存在CF卡上，并通过CF卡回收 |
测量模式 |
手动测量、手动遥控测量、定时自动测量、触发测量 |
| 采集卡 |
CDV-40A(—F)应变/电压采集卡
DPM-42A（—F）动态应变测试卡
CCA-40A电荷放大器卡（测量压电式加速度计）
CTA-40A热电偶卡CFV-40AF/V转换卡CAN-40CAN卡
|
| TEDS功能 |
与PC联机采集时，对应测试卡：CDV-40A（—F）、DPM-42A(—F)、CCA-40A(—F）卡 |
| DAS-100动态数据分析软件 |
曲线图种类：时间系列（X-T）曲线图 最多16曲线/画面
数据文件编辑：数据编辑、页头编辑、文件保存、切取功能、阿斯基变换
统计处理：显示和存储记录数据的值、最小值、平均值、标准偏差
分析处理：四则运算、频域分析、时域分析 |
通信接口 |
LAN接口（网线接口）或USB接口 |
使用电源 |
DC 10-18V或特定AC转换器（AC100-240V） |
| 消耗电源 |
EDX-100-1:约1.2A（含1张DC12V CDV-40A 载荷时）
EDX-100-2:约1.8A（含2张DC12V CDV-40A 载荷时）
EDX-100-4:约1.8A（含4张DC12V CDV-40A 载荷时） |
| 外形尺寸 |
EDX-100-1:70.0(W)×132.5H)×255(D)mm
EDX-100-2:92.5(W)×132.5H)×255(D)mm
EDX-100-4:137.5(W)×132.5H)×255(D)mm
注：不含突出部分
|
| 重量 |
EDX-100-1:本机约1.6kg（含1张DC12V CDV-40A,约1.7kg)
EDX-100-2:本机约1.8kg（含2张DC12V CDV-40A,约2.0kg)
EDX-100-4:本机约2.0kg（含4张DC12V CDV-40A,约2.6kg) |
标准附件 |
电源电缆（P-57),动态数据收录软件 DCS-100A |
另售品 |
转接电缆（N-95）2m,AC适配电源：AC 100-240v |
