简介
I-Scan Lite是个操作简易的力量&压力分布量测系统。利用Tekscan的薄型感测片，搭配I-Scan Lite操作软件以及USB数据撷取器，能够让您直接地在计算机上实时观测压力分布，并且进行“快拍”影像撷取。这套系统不仅提供了色彩鲜明、简单易懂的2-D、3-D压力分布影像，另外单次&多重的快拍功能，还能够让您进行压力观测、储存、比对以及数据分析。
应用
|
- 仪器架设

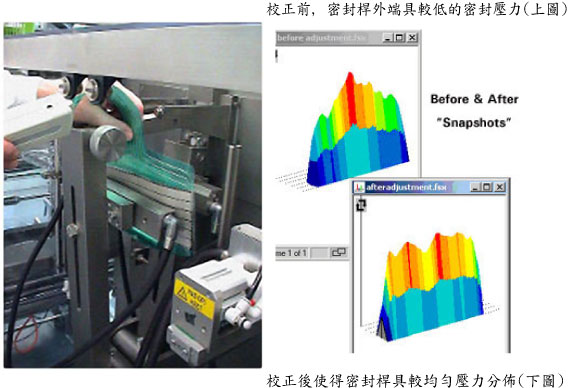

- 夹送滚轮、密封颚、衬垫、软性密封
- 网版印刷等
|
关键特色
- 压力分布
- 快拍纪录
- 具绘图、分析能力
- 多重快拍，实时观测
- 多种传感器可供使用
- 高空间分辨率
- 可弯曲的薄膜感测片
- 感测片耐久且可重复使用
|
- 感测片耐久且可重复使用
- 压力范围 0-25,000 psi (0-175MPa)
- 架设容易
- 操作容易
- 8-bit 压力分辨率
- 专业的工程师团队支持
- 可升级至I-Scan系统
|
适用单位
装配线，研究&开发实验室，机械包装线，制造厂
适用产业
汽车业，半导体业，制药厂，体育用品业，人类工程，封装，造纸，印刷，管制机关，大学研究单位，还有更多…
软体特色
- 2-D、3-D压力分布影像观测
- 快拍压力量测
- 实时绘图、分析和储存数据 (压力、力量、区域)
- 利用可定位、调整尺寸的 “ focus boxes” 和
- “lines” 功能，使用者可进行局部感测比对&分析
- 同时观察&曲线比对多重量测成果
- 可进行感测片单点校正
- 工程单位选择
- 以及更多…
感测片介绍
I-Scan Lite 能够与我们多数的感测片搭配使用，下面是我们传感器的特色总结
感测点数 |
标准2,288(可高达146,000) |
空间密度 |
高达16,000sensels/in (248sensels/cm2) |
空间分辨率 |
0.025 x 0.025in - 0.7 x 0.7in
(0.64 x 0.64mm - 17 x 17mm) |
操作温度 |
15°F-140°F(-9°C-60°C) |
感压面积 |
0.120.12in - 22.7 x 34.8in
(3.0 x 3.0mm - 578 x 884mm) |
技术 |
压阻式 |
校正 |
利用力量控制装置，进行实地量测校正 |
压力范围 |
0-25,000 psi (0-175MPa) |
感测厚度 |
0.004 in (0.1mm) |
可选购之附加模块
I-Scan Lite Enhanced –
一个增强版的操作软件，能够提供额外的功能，如2-D轮廓显示、曲线绘图与数据分析，和增强版的校正功能等。同时，也能够选择附加单次或无限次数压力快拍功能，这能够让您在一个档案内储存一系列的静态压力量测结果，可以很轻松的进行压力比对。其它数据分析功能如压力峰值、重量和力量中心等，亦包括在其中。
Upgrade to I-Scan - I-Scan Lite
系统可以完整升级成I-Scan 系统，由于此二者间的档案格式是完全兼容的，所以升级前的档案，在升级后将不受到影响。
Equilibration/Calibration Devices –
利用气压装置在感测面上提供一均匀的压力分布，来标准化每个感测点的输出讯号，而系统会以电子化的方式，来补偿每个感测点所产生的差异性。
Wireless Capability - 能够为您的感测片和计算机提供一个无线连接装置，让您在撷取数据的操作上，能够更有弹性。
